Chi tiết sơ đồ đấu nối điện mặt trời hòa lưới từ A-Z chuẩn kỹ thuật

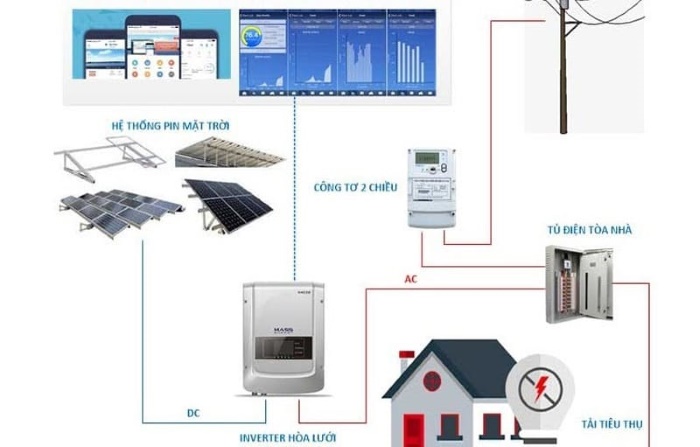

Nguyên lý hoạt động của hệ thống điện mặt trời hòa lưới

Để hiểu rõ sơ đồ đấu nối điện mặt trời hòa lưới, trước tiên cần nắm được nguyên lý hoạt động của hệ thống. Quá trình vận hành diễn ra theo các bước:

• Tấm pin tạo ra điện DC: Các tấm pin năng lượng mặt trời hấp thụ bức xạ mặt trời và chuyển đổi thành dòng điện một chiều (DC).
• Inverter chuyển đổi điện: Dòng điện DC được đưa vào inverter hòa lưới để chuyển đổi thành dòng điện xoay chiều (AC), phù hợp với hệ thống điện sử dụng trong nhà máy hoặc gia đình.
• Cấp điện cho tải tiêu thụ: Điện năng tạo ra sẽ được ưu tiên sử dụng cho các thiết bị đang hoạt động như máy móc sản xuất, hệ thống điều hòa, chiếu sáng hoặc thiết bị gia dụng.
• Điện dư hòa vào lưới điện: Khi sản lượng điện mặt trời lớn hơn nhu cầu tiêu thụ, phần điện dư sẽ được hòa vào lưới điện theo cơ chế vận hành hiện hành

Cấu tạo của sơ đồ đấu nối điện mặt trời hòa lưới

Một hệ thống điện mặt trời hoàn chỉnh được cấu thành từ nhiều thiết bị quan trọng, phối hợp với nhau để chuyển đổi bức xạ mặt trời thành nguồn điện phục vụ sản xuất và sinh hoạt.

• Tấm pin năng lượng mặt trời (Solar Panel): Là bộ phận trực tiếp hấp thụ ánh nắng mặt trời và chuyển đổi quang năng thành dòng điện một chiều (DC).
• Biến tần (Inverter): Đóng vai trò trung tâm của hệ thống, thực hiện chuyển đổi dòng điện DC từ các tấm pin thành dòng điện xoay chiều (AC) phù hợp với lưới điện và thiết bị sử dụng.
• Hệ khung giá đỡ: Được thiết kế để cố định các tấm pin trên mái hoặc mặt đất, đảm bảo độ bền, khả năng chịu tải và tối ưu góc nghiêng giúp tăng hiệu suất phát điện.
• Tủ điện bảo vệ AC/DC: Tích hợp các thiết bị đóng cắt, chống sét và bảo vệ quá dòng nhằm đảm bảo hệ thống vận hành ổn định, an toàn trong mọi điều kiện.
• Hệ thống cáp và phụ kiện đấu nối: Bao gồm cáp DC, cáp AC, đầu nối MC4, máng cáp và các phụ kiện kỹ thuật khác, giúp truyền tải điện năng hiệu quả và hạn chế tổn thất.
• Hệ thống giám sát thông minh (Monitoring System): Cho phép theo dõi sản lượng điện, hiệu suất vận hành và cảnh báo sự cố từ xa thông qua điện thoại hoặc máy tính.

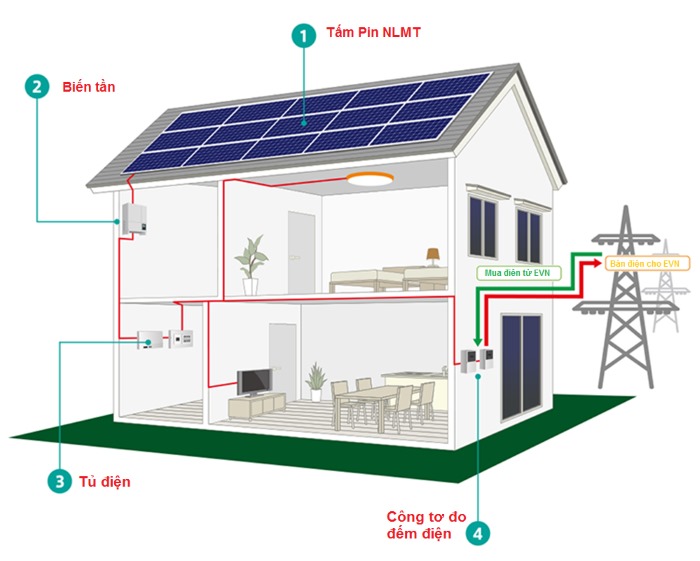

Sơ đồ đấu nối điện mặt trời hòa lưới chuẩn kỹ thuật

Sơ đồ đấu nối điện mặt trời hòa lưới được thiết kế theo nguyên tắc tối ưu dòng năng lượng từ các tấm pin đến phụ tải và lưới điện quốc gia. Đồng thời, hệ thống được tích hợp đầy đủ các thiết bị bảo vệ nhằm đảm bảo an toàn vận hành, hạn chế rủi ro sự cố và nâng cao tuổi thọ thiết bị. Về cơ bản, luồng điện trong hệ thống điện mặt trời được đấu nối theo trình tự:

Tấm pin năng lượng mặt trời → Tủ DC → Inverter → Tủ AC → Tủ điện tổng (MSB) → Tải tiêu thụ → Lưới điện

Chi tiết về sơ đồ đấu nối điện mặt trời hòa lưới chuẩn kỹ thuật được lắp đặt như sau:

Điện DC (Dòng điện một chiều):

• Quá trình phát điện bắt đầu từ các tấm pin năng lượng mặt trời. Nhiều tấm pin được liên kết thành các chuỗi (String) để tạo ra mức điện áp và công suất phù hợp với yêu cầu của hệ thống.
• Dòng điện một chiều (DC) từ các chuỗi pin được dẫn về tủ tổng hợp DC. Tại đây, nguồn điện sẽ đi qua các thiết bị bảo vệ như cầu chì DC nhằm ngăn ngừa tình trạng quá dòng và thiết bị chống sét lan truyền DC (SPD DC) để giảm thiểu ảnh hưởng của xung sét hoặc điện áp đột biến.
• Sau khi được bảo vệ, nguồn điện DC được truyền đến bộ biến tần hòa lưới (Inverter) để thực hiện quá trình chuyển đổi sang dòng điện xoay chiều.

Điện AC (Dòng điện xoay chiều)

• Nguồn điện AC được tạo ra từ Inverter sẽ được đưa vào tủ điện AC trước khi cấp cho phụ tải hoặc hòa vào lưới điện.
• Trong tủ điện AC, hệ thống được trang bị Aptomat bảo vệ (MCB/MCCB) giúp đóng cắt và cô lập nguồn điện khi cần thiết, đồng thời tích hợp thiết bị chống sét lan truyền AC (SPD AC) để bảo vệ các thiết bị điện khỏi các sự cố điện áp bất thường.
• Từ đây, điện năng lượng mặt trời sẽ được ưu tiên cung cấp cho các thiết bị tiêu thụ trong nhà máy, doanh nghiệp hoặc hộ gia đình. Phần điện năng dư thừa (nếu có) sẽ được truyền qua công tơ điện hai chiều và hòa vào lưới điện quốc gia theo quy định của ngành điện.

Hệ thống tiếp địa và an toàn điện

• Bên cạnh các thiết bị bảo vệ AC và DC, hệ thống tiếp địa đóng vai trò đặc biệt quan trọng trong việc đảm bảo an toàn vận hành. Toàn bộ khung đỡ pin mặt trời, tủ DC, tủ AC, Inverter cùng các thiết bị điện liên quan đều phải được liên kết với hệ thống tiếp địa của công trình.
• Giải pháp này giúp giảm nguy cơ điện giật, hạn chế hiện tượng rò điện, tăng khả năng chống sét và bảo vệ thiết bị trước các biến động điện áp, từ đó đảm bảo hệ thống điện mặt trời hoạt động ổn định, an toàn và bền bỉ trong suốt vòng đời dự án.

Quy trình thực hiện sơ đồ đấu nối điện mặt trời hòa lưới cơ bản

Hệ thống điện mặt trời hòa lưới hoạt động theo quy trình chuyển đổi và phân phối điện năng từ nguồn bức xạ mặt trời đến phụ tải sử dụng và lưới điện quốc gia. Do đó, toàn bộ quá trình trước khi thực hiện đấu nối điện mặt trời cần đảm bảo đóng ngắt hệ thống điện hoàn toàn và tuân thủ an toàn điện.

Bước 1: Lắp đặt hệ thống điện DC

Chuẩn bị và lắp đặt các tấm pin trên kết cấu mái đã được thẩm định, sau đó tiến hành đấu nối tấm pin thành từng chuỗi (String) theo đúng sơ đồ đã thiết kế và yêu cầu mức điện áp phù hợp với yêu cầu của bộ biến tần.

Sử dụng đầu nối MC4 chuẩn để liên kết, đảm bảo độ kín khít (đạt chuẩn IP kháng nước) và điện trở tiếp xúc tối thiểu.

Nguồn điện DC từ các chuỗi pin được tập trung về tủ DC, nơi tích hợp cầu chì bảo vệ quá dòng và thiết bị chống sét lan truyền nhằm bảo vệ hệ thống trước các sự cố điện.

Bước 2: Kết nối với Inverter

Dẫn cáp DC từ đầu ra của hộp tổng hợp vào các cổng MPPT/đầu vào DC của Inverter.

Bắt buộc phải đo đạc và kiểm tra chính xác cực tính (Dương/Âm) bằng đồng hồ vạn năng trước khi cắm giắc, tránh nguy cơ ngắn mạch hoặc phá hỏng tầng công suất của Inverter.

Inverter phải được định vị tại không gian thông thoáng, đáp ứng khoảng cách giải nhiệt theo tài liệu kỹ thuật của nhà sản xuất, tránh bức xạ nhiệt trực tiếp và thuận tiện cho công tác O&M (Vận hành & Bảo trì).

Bước 3: Đấu nối điện xoay chiều

Đấu nối cáp động lực AC từ đầu ra của Inverter vào Tủ phân phối AC (MSB/DB). Tuyến AC phải được đấu nối qua thiết bị đóng cắt (Aptomat/MCCB/MCB) và thiết bị chống sét lan truyền phía AC (SPD AC) trước khi hòa vào lưới điện nội bộ của công trình.

Tiết diện dây dẫn AC phải được tính toán và lựa chọn dựa trên dòng điện định mức cực đại của Inverter, đảm bảo độ sụt áp nằm trong giới hạn cho phép (< 2%) theo tiêu chuẩn IEC/TCVN.

Bước 4: Kết nối với hệ thống tiếp địa

Khung đỡ pin, inverter, tủ điện AC/DC và các thiết bị kim loại khác đều phải được kết nối với hệ thống tiếp địa của công trình. Đây là yêu cầu bắt buộc nhằm hạn chế rủi ro điện giật, giảm ảnh hưởng của sét lan truyền và bảo vệ thiết bị trong suốt quá trình vận hành.

Bước 5: Hòa lưới điện quốc gia

Khi sản lượng điện mặt trời lớn hơn nhu cầu sử dụng, phần điện năng dư sẽ được truyền qua công tơ hai chiều để hòa vào lưới điện. Ngược lại, khi hệ thống điện mặt trời không đáp ứng đủ phụ tải, điện năng sẽ được bổ sung từ lưới điện quốc gia.

Dù là hệ thống điện mặt trời cho hộ gia đình hay nhà xưởng công suất lớn, việc thiết kế và thực hiện sơ đồ đấu nối điện mặt trời hòa lưới đúng kỹ thuật luôn là yếu tố quyết định đến sản lượng điện, tuổi thọ thiết bị và khả năng hoàn vốn của dự án.

Liên hệ VINAGI để được khảo sát, tư vấn và thiết kế sơ đồ hệ thống điện mặt trời phù hợp với nhu cầu sử dụng.
